Мастика - клей для пенопласта «БиЛЭМ»

Мастика-паста клеящая битумно-латексная эмульсионная мастика (приклейка плит из пеностекла и пенополистирола) БиЛЭМ представляет собой полностью готовый к применению состав, состоящий из мелкодисперсной смеси битума, синтетического каучука (латекса), технологических добавок и минеральных наполнителей в водной среде. Частицы битума распределяется в воде в виде микроскопических частиц, которые находятся в оболочке из еще более мелких частиц твердого эмульгатора и синтетического латекса, которые обеспечивает стойкость системы.

ПРЕИМУЩЕСТВА

• эластичный материал с высокой адгезией к основанию;
• обладает сильными клеящими свойствами;
• возможность устройства гидроизоляционного слоя по плитам утеплителя из пенополистирола при выполнении работ по утеплению фундаментов;
• может наноситься как на сухое, так и влажное основание (отсутствие поверхностно-капельной влаги);
• стойкая к воздействию воды и содержащихся в ней веществ, разрушающих основание;
• широкий интервал эксплуатационных температур (от -40 ^оС до +80 ^оС);
• паро-, водонепроницаемая;
• не содержит органических растворителей;
• универсальность и простота нанесения;
• экологическая чистота подтверждается заключением санитарно-гигиенической экспертизы.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Мастика-паста битумно латексная гидроизоляционная БиЛЭМ используется для:

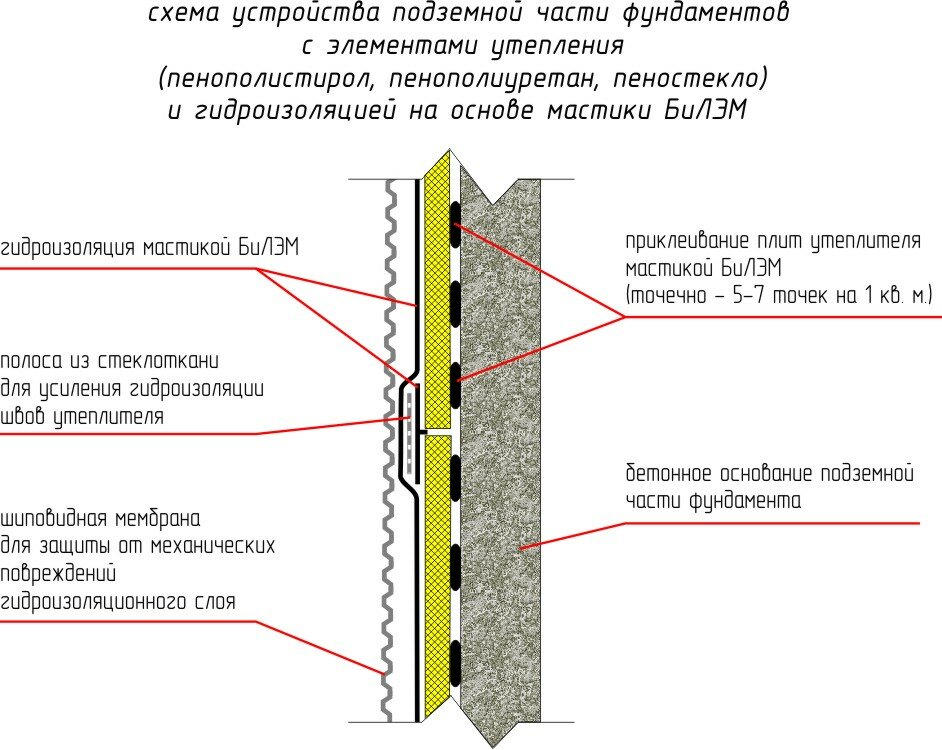

• Приклеивания изоляционных плит из пенополистирола, вспененного стекла, пенополиуретана, газобетона и т.п. на битумные гидроизоляционные покрытия (кроме еврорубероида), цементно-песчаные и бетонные основания, расход 1 кг/м2 (зависит от неровностей основания и навыков исполнителя).
• Устройства гидро- и пароизоляций наружных поверхностей строительных конструкций (бетонных или цементно-песчаных), а так же внутренних помещений(в сочетании со стеклосеткой,стеклотканью и без них), расход: 3 кг/м².

После процесса стабилизации (высыхания) латексно-эмульсионные материалы превращаются в пластичный водонепроницаемый материал, который не размывается водой. Время стабилизации мастики - от 3-х до 24 часов.

ПОДГОТОВКА ОСНОВАНИЯ

Основание должно быть чистым, прочным и, на сколько это возможно, не содержать крупных пор. Перед применением мастики основание очищается от пыли, наплывов, масляных пятен и других веществ, уменьшающих адгезию к основанию. Раковины, трещины и т.п. должны быть заделаны и выровнены ремонтными смесями.

Перед нанесением мастики необходимо основание прогрунтовать, для чего небольшое количество мастики разбавить водой в соотношении 1:1 или 1:2, размешать до однородной массы и полученным составом обработать поверхность. ОБЯЗАТЕЛЬНО!!!

НАНЕСЕНИЕ МАСТИКИ

Мастика битумно латексная гидроизоляционная БиЛЭМ готова к применению. Перед использованием мастику необходимо размешать до однородной массы.

Рекомендуется наносить на поверхность в 2÷3 слоя. Инструмент для нанесения – капроновая кисть, сорговый веник. Второй слой наносится тем же инструментом после полного высыхания первого.

Минимальная толщина слоя гидроизоляции – 2,0 мм.

Окончательную эксплуатационную готовность покрытие достигает через 24 часа после нанесения.

Расход мастики на 1 мм толщины покрытия – 2,0 кг/м².

Для повышения устойчивости мастичного гидроизоляционного покрытия к воздействию механических нагрузок его рекомендуется армировать стеклотканью стеклохолстом или полиэфирным полотном в один или несколько слоев. При этом стеклоткань, стеклохолст или полиэфирное полотно утапливается в свеженанесенный слой мастики. Второй слой мастики наносится после полного высыхания первого слоя. Волокна стеклоткани, стеклохолста или полиэфирного полотна не должны просвечиваться сквозь мастичное покрытие.

Количество слоев покрытия, в зависимости от назначения гидроизоляции может быть от 2 до 5.

РЕКОМЕНДАЦИИ

• мастику БиЛЭМ нельзя наносить в дождливую погоду;
• в течении первых 24 часов эксплуатации следует защищать от воздействия дождя и отрицательных температур;
• не использовать для гидроизоляции внутренних поверхностей бассейнов;
• рекомендуется для устройства гидроизоляции поверхностей сложной формы;
• использовать при температуре не ниже + 5 °С.

Все вышеизложенные рекомендации эффективны при температуре +20°С и относительной влажности воздуха 65%. В других условиях технологические параметры могут измениться.

МЕРЫ БЕЗОПАСНОСТИ

• при работе использовать брезентовые рукавицы;
• избегать попадания на кожу и в глаза, при попадании мастики на кожу - смыть водой.

СРОК ХРАНЕНИЯ

В фирменной герметичной упаковке, в сухих, прохладных помещениях, при температуре не ниже +5°С срок хранения неограничен.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ	ЗНАЧЕНИЕ
Водопоглощение по массе, %, не более	3,0
Набухание по объему, %, не более	0,8
Температуроустойчивость, °С	80-90
Однородность (проходит через сито с ячейками в 1 мм), %, не менее	97
Расслаиваемость, %, не более	15
Гибкость на стержне диаметром 20 мм при температуре,-5 °С	нет трещин, разломов и других разрушений
Адгезия к бетону, МПа, не менее	0,2

Состав мастики регламентирован и подтверждён нормами и стандартами РСТ УССР 5027-89

Заключение государственной санитарно-гигиенической экспертизы № 05.03.02-04/53182 от 30.07.2010 г.

ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

Производитель гарантирует соответствие мастики битумно латексной гидроизоляционной БиЛЭМ указанным техническим характеристикам при выполнении правил транспортирования, хранения, приготовления и нанесения, которые приведены в данном техническом описании.

Производитель не несёт ответственности за неправильное использование материала, а так же за его применение в других целях и условиях, не предусмотренных этим описанием. С момента появления настоящего технического описания все предыдущие становятся недействительными.
